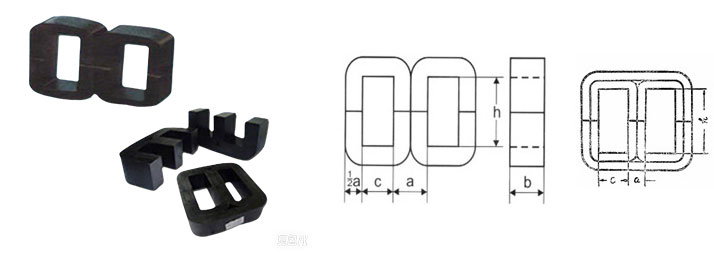

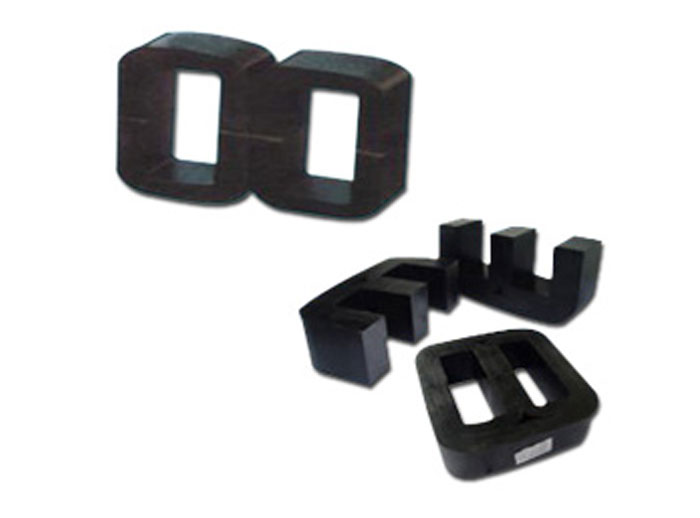

ED、XD、SD型铁芯
特点
采用优质硅钢片材料制造而成，从而保证了铁芯的电磁性能，它和同种材料的片状铁芯相比具有体积小，重量轻，结构简单，漏磁小等优点，可用于50HZ电源，也可用于400HZ电源。
应用
适用于无线电设备的电源变压器，音频变压器，滤波阻流圈和音频阻流圈等
产品应用场景
技术参数
| 铁芯型号 | 50HZ | 400HZ | 铁芯型号 | 50HZ | 400HZ | ||||
|---|---|---|---|---|---|---|---|---|---|
| 重量kg | 功率VA | 重量kg | 功率VA | 重量kg | 功率VA | 重量kg | 功率VA | ||
| ED10×10 | 0.064 | 1.22 | 0.064 | 35.8 | ED20×32 | 0.848 | 90.9 | 0.821 | 405 |
| ED10×12.5 | 0.08 | 1.8 | 0.08 | 43.7 | ED20×40 | 1.06 | 115 | 1.026 | 469 |
| ED10×16 | 0.103 | 2.71 | 0.103 | 54 | ED25×25 | 1.036 | 122 | 1.003 | 559 |
| ED10×20 | 0.129 | 3.82 | 0.129 | 65.8 | ED25×32 | 1.331 | 160 | 1.287 | 657 |
| ED12×12.5 | 0.12 | 3.92 | 0.116 | 61.7 | ED25×40 | 1.661 | 201 | 1.606 | 761 |
| ED 12 × 16 | 0.153 | 5.92 | 0.149 | 74.7 | ED 25 × 50 | 2.072 | 252 | 2.005 | 882 |
| ED 12 × 20 | 0.191 | 8.51 | 0.185 | 88.6 | ED 32 × 32 | 2.178 | 303 | 2.101 | 1150 |
| ED 12 × 25 | 0.239 | 12 | 0.231 | 103 | ED 32 × 40 | 2.717 | 380 | 2.629 | 1330 |
| ED 16 × 16 | 0.272 | 19.1 | 0.263 | 168 | ED 32 × 50 | 3.338 | 470 | 3.278 | 1537 |
| ED 16 × 20 | 0.34 | 27.2 | 0.329 | 195 | ED 32 × 64 | 4.345 | 597 | 4.202 | 1807 |
| ED 16 × 25 | 0.425 | 37.4 | 0.411 | 226 | ED 40 × 40 | 4.246 | 665 | 4.114 | 2194 |
| ED 16 × 32 | 0.543 | 49.8 | 0.526 | 266 | ED 40 × 50 | 5.313 | 823 | 5.137 | 2547 |
| ED 20 × 20 | 0.53 | 53.4 | 0.513 | 297 | ED 40 × 64 | 6.798 | 1039 | 6.578 | 2998 |
| ED 20 × 25 | 0.664 | 69.1 | 0.642 | 343 | ED 40 × 80 | 7.832 | 1268 | 8.217 | 3468 |
