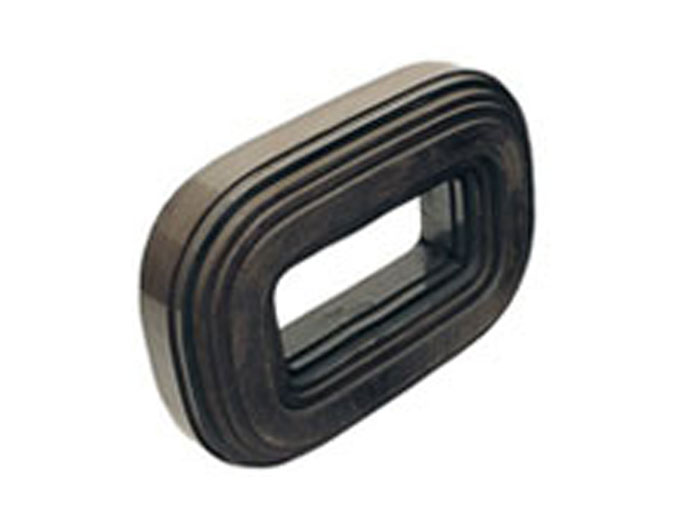

阶梯型铁芯
特点
选用高磁通，低铁损的硅钢片，利用不同片宽，错落阶梯卷绕而成，采用保护气氛下高真空退火，真空浸漆烘干先进工艺。此类铁芯具有单相、三相之分，与同功率变压器采用的迭片式铁芯相比，具有空截损耗低，体积小，噪音小等忧点，在中小型配电变压器应用具有更大的忧势。
应用
配电变压器，电源变压器，互感器，电抗器，稳压调压器，特殊变压器等
产品应用场景

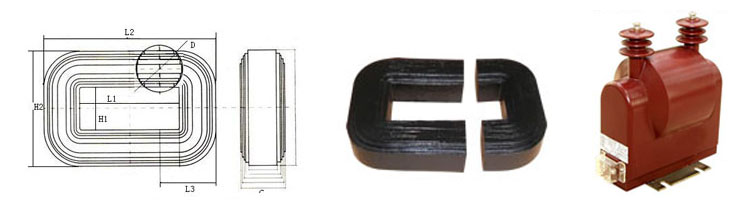

技术参数
| 型号 | 内长*内宽 L1*H1 |
外长*外宽 L2*H2 |
直径 φ D |
铁心每级叠厚 B(B1,B2,B3..) |
铁心每级料宽 C(C1,C2,C3..) |
|---|---|---|---|---|---|
| JDZ9-10 | 150*67 | 250*167 | 59 | 50(20,33,42,50) | 30,40,48,55 |
| JDZX9-10 | 136*52 | 260*176 | 69 | 60(22,40,51,62) | 30,45,55,65 |
| JDZX6-35 | 155*100 | 295*240 | 80 | 70(24,44,60,70) | 35,50,65,75 |
| JDZX9-35 | 136*106 | 260*230 | 70 | 62(22,40,51,62) | 30,45,55,65 |
| JDZX11-20 | 160*78 | 290*208 | 80 | 65(24,44,56,65) | 45,55,65,75 |
| JDZX16-20Q | 170*80 | 330*240 | 85 | 80(24,45,58,70,80) | 25,45,60,70,80 |
| JDZXW3-25 | 118*106 | 242*230 | 70 | 62(22,40,51,62) | 35,45,55,65 |
