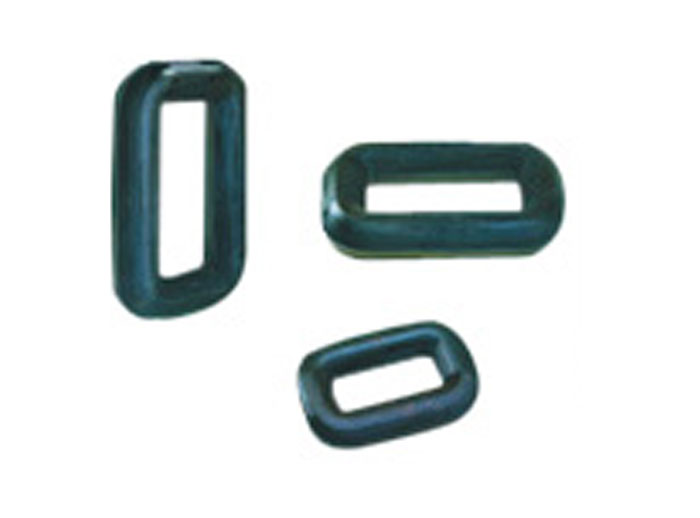

R型铁芯
特点
铁芯材料采用铁损耗极小的高磁通密度的冷轧晶粒取向硅钢带卷绕制成，铁芯截面呈圆型，因而不切割磁力线，磁路中无气隙，磁致伸缩力很容易被吸收，铁芯经严格的退火工艺处理后，材料导磁性能得以全面恢复漏磁小，损耗低，温升低，噪声低，承受过载波动性能好。
应用
电源变压器 高压变压器 互感器 传感器

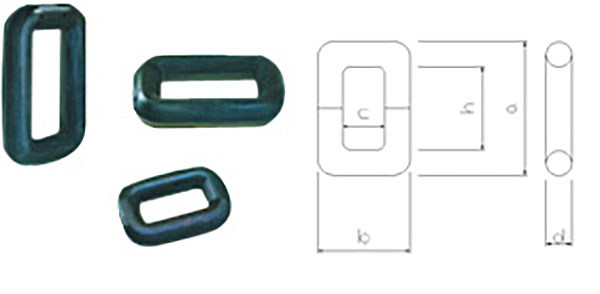

产品结构图
技术参数
| 铁芯型号 | 功率范围/VA | a/mm | b/mm | c/mm | h/mm | d/mm | 重量/kg |
|---|---|---|---|---|---|---|---|
| R-5 | 4-7 | 59.2 | 36 | 11.8 | 35 | 13.2 | 0.13 |
| R-8 | 7-10 | 67.1 | 44.1 | 15 | 38 | 15.3 | 0.2 |
| R-10 | 8-15 | 72.8 | 46.8 | 16 | 42 | 16.2 | 0.25 |
| R-20 | 20-28 | 77.9 | 52.9 | 18 | 43 | 18.1 | 0.32 |
| R-25 | 22-30 | 82 | 54.5 | 17 | 44.5 | 19.5 | 0.38 |
| R-30 | 25-40 | 93.6 | 57.6 | 20 | 56 | 19.5 | 0.44 |
| R-35 | 30-45 | 95.8 | 60.3 | 21 | 56.5 | 20.3 | 0.5 |
| R-40 | 35-55 | 95.5 | 61 | 20.5 | 55 | 21 | 0.52 |
| R-45 | 40-60 | 91.8 | 64.3 | 22.5 | 50 | 21.5 | 0.54 |
| R-50 | 45-65 | 98.7 | 66.2 | 22 | 54.5 | 22.5 | 0.64 |
| R-80 | 70-95 | 121.7 | 69.7 | 23 | 75 | 23.8 | 0.86 |
| R-100 | 100-130 | 122.2 | 79.2 | 29 | 72 | 25.5 | 1.04 |
| R-160 | 150-200 | 135.7 | 84.2 | 31 | 82.5 | 27.2 | 1.28 |
| R-260 | 200-300 | 152.1 | 89.1 | 31 | 94 | 29.4 | 1.68 |
| R-320 | 280-380 | 158.7 | 98.2 | 37 | 97.5 | 31 | 1.99 |
| R-600 | 380-620 | 179.4 | 112.4 | 38 | 105 | 37.7 | 3.21 |
| R-800 | 500-950 | 191.5 | 124.5 | 38 | 105 | 44 | 4.57 |
| R-1000 | 650-1200 | 213.5 | 130.5 | 44 | 127 | 44.2 | 5.16 |
| R-1500 | 1200-1800 | 228 | 147 | 44 | 125 | 52 | 7.63 |
